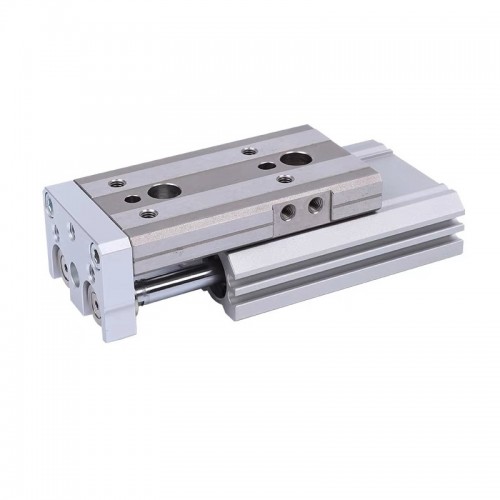

Xy Lanh Trượt SMC MXQ20-75

Xy Lanh Trượt SMC MXQ20-75: Giải Pháp Bàn Trượt Khí Nén Chính Xác Cao

Trong các ứng dụng tự động hóa yêu cầu độ chính xác tuyệt đối và chuyển động tịnh tiến mượt mà, các loại xy lanh khí nén thông thường thường khó đáp ứng được yêu cầu về độ cứng vững và khả năng chịu tải. Đây là lúc Xy lanh trượt SMC MXQ20-75 (Air Slide Table) phát huy tác dụng.

Với thiết kế tích hợp bàn trượt và ray dẫn hướng trong một thân vỏ nhỏ gọn, MXQ20-75 mang lại sự ổn định vượt trội, trở thành lựa chọn hàng đầu cho các khâu lắp ráp, gắp đặt linh kiện điện tử và cơ khí chính xác.

Các Đặc Điểm Kỹ Thuật Nổi Bật Của MXQ20-75

Tích Hợp Ray Dẫn Hướng – Độ Chính Xác Cao

Điểm mạnh nhất của dòng MXQ là việc tích hợp sẵn hệ thống thanh trượt dẫn hướng (Guide rail) ngay trên thân xy lanh.

• Lợi ích: Giúp triệt tiêu các rung động, chịu được moment xoắn và tải trọng ngang lớn hơn nhiều so với xy lanh thường. Đảm bảo bàn trượt di chuyển song song tuyệt đối với độ sai số hành trình được kiểm soát chặt chẽ (+/- 1mm).

Vận Hành Êm Ái Với Giảm Chấn Cao Su (AS/AT)

Model này được trang bị sẵn bộ giảm chấn bằng cao su ở cả hai đầu hành trình (ký hiệu AS và AT).

• Lợi ích: Hấp thụ lực va đập khi piston di chuyển đến cuối hành trình ở tốc độ cao (lên đến 500mm/s), giúp giảm tiếng ồn, bảo vệ chi tiết máy và tăng tuổi thọ cho xy lanh.

Thiết Kế Nhỏ Gọn Nhưng Mạnh Mẽ

Với đường kính nòng 20mm và hành trình 75mm, MXQ20-75 cung cấp lực đẩy đủ lớn cho các tác vụ thông dụng nhưng vẫn giữ được kích thước tổng thể gọn gàng. Cổng cấp khí ren M5 tiêu chuẩn giúp dễ dàng kết nối với các loại đầu nối và ống khí phổ biến.

Tương Thích Cảm Biến Đa Dạng

Thân xy lanh được thiết kế rãnh để lắp đặt các loại cảm biến từ (auto switch) loại 2 dây hoặc 3 dây. Điều này giúp hệ thống điều khiển (PLC) dễ dàng nhận biết vị trí của bàn trượt để điều phối quy trình tự động hóa.

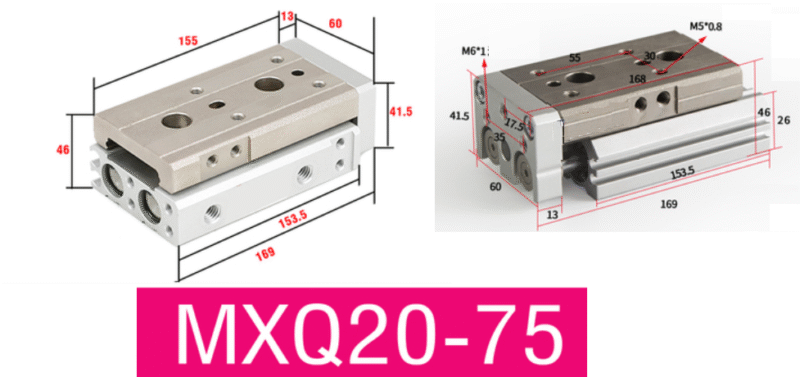

Kích Thước Cơ Bản và Lắp Đặt

Xy lanh MXQ20-75 có thiết kế dạng khối chữ nhật thấp (low profile), rất thuận tiện cho việc gá đặt trong không gian hẹp.

• Mặt bàn: Có sẵn các lỗ ren để gá trực tiếp đồ gá (jig) hoặc tay kẹp.

• Thân xy lanh: Cho phép lắp đặt linh hoạt từ nhiều hướng (bắt vít từ trên xuống hoặc từ dưới lên), tối ưu hóa thiết kế máy.

Ứng Dụng Thực Tế

SMC MXQ20-75 là thiết bị không thể thiếu trong:

• Máy lắp ráp linh kiện điện tử: Gắp chip, đặt linh kiện chính xác.

• Hệ thống cấp phôi tự động: Đẩy khay, di chuyển sản phẩm sang băng tải khác.

• Cơ cấu kiểm tra (Testing Jig): Đưa đầu đo vào vị trí kiểm tra sản phẩm.
