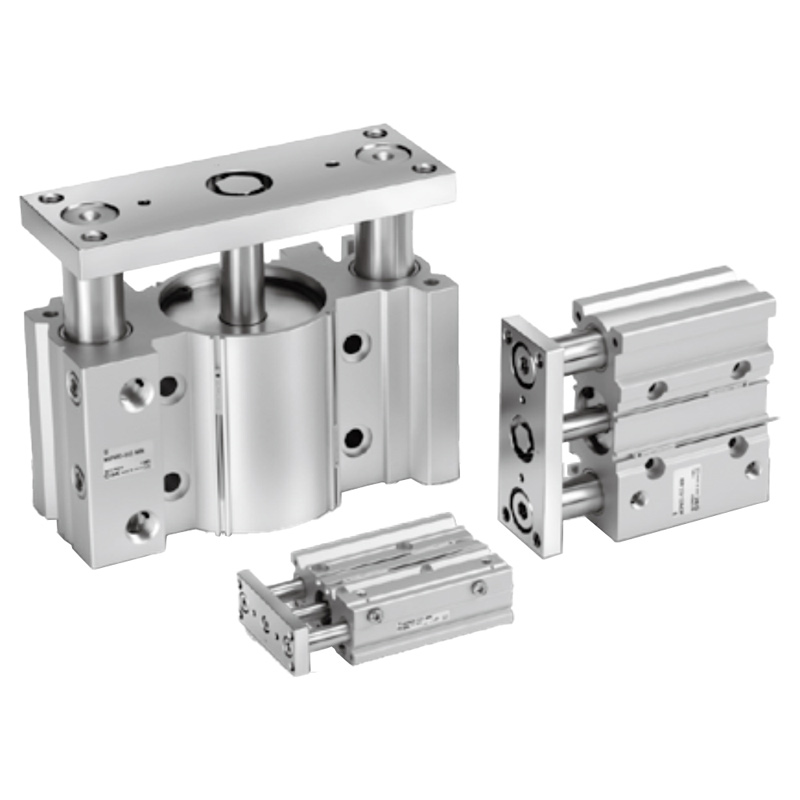

Xy Lanh Khí Dẫn Hướng SMC MGPM16-20Z
Khi một ứng dụng không chỉ yêu cầu chuyển động tịnh tiến mà còn đòi hỏi khả năng chịu tải bên (lateral load) và chống xoay tuyệt đối, xy lanh tiêu chuẩn sẽ không thể đáp ứng. Đây chính là lúc Xy lanh khí dẫn hướng SMC MGPM16-20Z phát huy vai trò của mình, mang đến một giải pháp “tất cả trong một” nhỏ gọn và cực kỳ hiệu quả.
Với đường kính piston 16mm và hành trình 20mm, MGPM16-20Z là sự kết hợp hoàn hảo giữa một xy lanh khí nén và một cơ cấu dẫn hướng chính xác, lý tưởng cho các không gian lắp đặt hẹp.
| Hạng mục | Chi tiết |
| Kiểu tác động | Tác động kép |
| Lưu chất | Khí nén |
| Loại bạc đạn/vòng bi | Bạc trượt (Slide bearing) |
| Áp suất chịu đựng | 1.5 MPa |
| Áp suất hoạt động tối đa | 1.0 MPa |
| Áp suất hoạt động tối thiểu | 0.1 MPa |
| Nhiệt độ môi trường và lưu chất | -10 đến 60°C (Không đóng băng) |
| Tốc độ piston | 50 đến 500 mm/s |
| Giảm chấn | Đệm cao su ở hai đầu |
| Bôi trơn | Không yêu cầu (Non-lube) |
| Kiểu lắp đặt / Gá đặt | Gá từ phía trên, Gá từ phía dưới, Gá rãnh chữ T hai bên hông |
| Đường kính trong (Piston) | 16 mm |
| Hành trình | 20 mm |
| Kích thước cổng ren | M5 x 0.8 |
| Khả năng lắp cảm biến | Có (Tích hợp nam châm) |
| Độ chính xác chống xoay | ±0.1° |
Tại Sao MGPM16-20Z Là Lựa Chọn Tối Ưu Cho Ứng Dụng Của Bạn?
Tích Hợp Ty Dẫn Hướng – Chịu Tải Gấp Nhiều Lần
Điểm khác biệt cốt lõi của dòng MGP là việc tích hợp sẵn 2 ty dẫn hướng cứng vững chạy song song với ty piston.
- Lợi ích: Cấu trúc này giúp xy lanh có khả năng chịu được tải trọng bên và moment uốn lớn hơn rất nhiều so với xy lanh thông thường. Điều này đặc biệt quan trọng trong các ứng dụng đẩy, chặn hoặc nâng các vật có trọng tâm lệch.
Độ Chính Xác Chống Xoay Vượt Trội
Nhờ cơ cấu dẫn hướng, mặt bích đầu xy lanh được giữ cố định với độ chính xác chống xoay lên đến ±0.1°.
- Lợi ích: Đảm bảo các cơ cấu, đồ gá lắp trên đầu xy lanh luôn giữ đúng hướng trong suốt quá trình di chuyển. Đây là yếu tố bắt buộc trong các ứng dụng lắp ráp, định vị hoặc gắp đặt sản phẩm.
Thiết Kế “Tất Cả Trong Một” Siêu Nhỏ Gọn
SMC đã tích hợp xy lanh và bộ dẫn hướng vào một thân duy nhất, giúp giảm đáng kể chiều dài tổng thể và không gian lắp đặt so với việc phải lắp một xy lanh và một bộ trượt dẫn hướng rời. Điều này giúp các kỹ sư dễ dàng thiết kế máy móc nhỏ gọn hơn.
Lắp Đặt Linh Hoạt Mọi Vị Trí
Thân xy lanh được thiết kế thông minh với nhiều tùy chọn lắp đặt: bạn có thể bắt ốc từ phía trên, từ phía dưới, hoặc gá vào các rãnh chữ T ở hai bên hông, mang lại sự linh hoạt tối đa khi tích hợp vào máy.
Ứng Dụng Thực Tế
SMC MGPM16-20Z là lựa chọn hoàn hảo cho:
- Cơ cấu chặn (Stopper): Dừng và định vị sản phẩm trên băng chuyền.
- Cơ cấu nâng hạ: Nâng và định vị các chi tiết, cụm sản phẩm nhỏ.
- Cơ cấu kẹp: Giữ chặt sản phẩm trong các bộ đồ gá (jig) lắp ráp, kiểm tra.
- Ứng dụng ép nhẹ: Các tác vụ ép, nén đòi hỏi sự ổn định và không xoay.
Liên Hệ Để Nhận Báo Giá và Tư Vấn Kỹ Thuật
Để được tư vấn kỹ thuật chi tiết hơn về xy lanh khí dẫn hướng SMC MGPM16-20Z và lựa chọn giải pháp phù hợp nhất cho ứng dụng của bạn, vui lòng liên hệ ngay với chúng tôi.
- Hotline / Zalo: 0905 401 223
- Website: https://tudonghoamientrung.com.vn/
