Airtac TN10x10-S

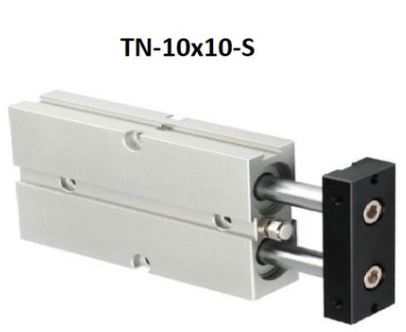

Xy Lanh Khí Nén TN10x10-S: Xi Lanh 2 Ty Nhỏ Gọn, Chống Xoay Hiệu Quả

Trong các hệ thống tự động hóa yêu cầu lực đẩy ổn định và đặc biệt là không được phép xoay trục, các loại xi lanh đơn thông thường khó có thể đáp ứng. Xy lanh khí TN10x10-S (Series TN) với thiết kế 2 ty song song là giải pháp hoàn hảo cho vấn đề này.

Với hành trình ngắn 10mm và kích thước nhỏ gọn, model này được sử dụng rộng rãi trong các cơ cấu kẹp, đẩy và định vị chính xác trong không gian hẹp.

Bảng Thông Số Kỹ Thuật Chi Tiết

Dưới đây là bảng thông số của Xy lanh khí nén TN10x10-S được trình bày rõ ràng.

Đặc Điểm Nổi Bật Của Xi Lanh 2 Ty TN10x10-S

Thiết Kế 2 Ty (Twin-Rod) Chống Xoay Tuyệt Đối

Ưu điểm lớn nhất của dòng TN là cấu trúc 2 trục piston song song.

• Lợi ích: Cấu trúc này giúp xi lanh có khả năng chống xoay trục tự nhiên mà không cần thêm cơ cấu dẫn hướng bên ngoài. Điều này đảm bảo mặt bích gắn trên đầu xi lanh luôn giữ đúng hướng, cực kỳ quan trọng trong các ứng dụng gá lắp đồ gá (jig) hoặc cảm biến.

 Kích Thước Siêu Nhỏ Gọn

Với kích thước bao ngoài chỉ 68 x 42 x 17 mm, TN10x10-S cực kỳ mỏng và gọn nhẹ.

• Lợi ích: Dễ dàng lắp đặt trong các máy móc có mật độ linh kiện dày đặc hoặc không gian hạn chế. Cổng khí M5 x 0.8 tiêu chuẩn giúp kết nối dễ dàng với các loại ống khí nhỏ (phi 4, phi 6).

Tích Hợp Vòng Từ (Magnet)

Ký hiệu “-S” trong tên sản phẩm TN10x10-S cho biết xi lanh được tích hợp sẵn vòng nam châm vĩnh cửu bên trong piston.

• Lợi ích: Cho phép người dùng lắp đặt thêm các cảm biến từ (Sensor) bên ngoài thân xi lanh để giám sát vị trí hành trình, phục vụ cho việc điều khiển tự động qua PLC.

Độ Bền Cao, Chịu Áp Tốt

Sản phẩm hoạt động bền bỉ trong dải nhiệt độ rộng từ -20 đến 70°C, phù hợp với nhiều môi trường nhà xưởng khác nhau. Áp suất chịu đựng tối đa lên tới 1.5 MPa đảm bảo an toàn tuyệt đối, tránh hiện tượng nổ hoặc rò rỉ khí khi áp suất tăng đột ngột.

Ứng Dụng Thực Tế

Xy lanh 2 ty TN10x10-S thường được ứng dụng trong:

• Cơ cấu kẹp (Clamping): Giữ chặt sản phẩm để gia công hoặc lắp ráp.

• Cơ cấu đẩy/gạt: Phân loại sản phẩm lỗi, đẩy sản phẩm sang băng chuyền khác.

• Nâng hạ cự ly ngắn: Nâng các chi tiết nhẹ với độ ổn định cao.

• Công nghiệp đóng gói, in ấn và lắp ráp điện tử.

Liên Hệ Báo Giá Xi Lanh TN10x10-S

Để được tư vấn kỹ thuật và nhận báo giá tốt nhất cho sản phẩm Xy lanh khí nén TN10x10-S, vui lòng liên hệ ngay với chúng tôi. Chúng tôi cam kết cung cấp sản phẩm chất lượng, đúng thông số kỹ thuật.

• Hotline / Zalo: 0905 401 223
• Website: https://tudonghoamientrung.com.vn/
